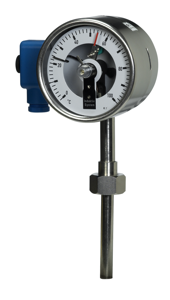

Plynové typu Fig. 360

Kód produktu: m-t-tp-13-fig360-21
Vysoká rychlost odezvy, měření se pohybuje v rozsahu mezi -200 °C a 800 °C. Připojení pozice a metrologické vlastnosti obdobné Fig. 360
Parametry k výběru:
Rozsah měření
Popis

Pro přímé indikace teploty v místě měření a současné ovládání (elektrický výstupní signál, úměrný měřené teplotě).
Spínací bod lze nastavit v celém rozsahu měření (280 °) v centru zorného skla.
Zásobování energií vyžaduje
Vhodné pro nízkou vypínací schopnost 10-30V (DC) a 100 mA, např. pro signalizaci k PLC, provoz optočlenů nebo jiných elektronických jednotek
Přesný spínací bod, 0,5% z hodnoty konečného rozsahu
Může být použit s glycerinovou náplní nebo jinou tlumící kapalinou
Až 4 spínacích kontakty, 3 nastavitelné spínací funkce: ve směru hodinových ručiček, uzavření s rostoucím tlakem (spínací kontakt), otevření (otevření kontaktu), přepínání (střídání).
Připojení pozice stonkem, dozadu, ekcentr. dozadu, obdélníkově dozadu a 360 ° otočná

Technické parametry:
Produktový design norma: v souladu s EN 13190
Princip měření: Teplota související s objemem expanze vzácného plynu
Rozsahy stupnic: -200 °C až 800 °C, dle. EN 13190
Přesnost měření: třída 1, dle. ČSN EN 13190
Měřicí rozsah rozsah: min. 40 °C, například -20 °C až +20 °C
Jmenovitá světlost: NS 100; NS 160
Připojení pozice: Fig. 360.xx, centrální směrem dozadu; Fig. 370.xx: směrem dolů; Fig. 375.xx: 90 ° úhel směrem dozadu; Fig. 376.xx: 360 ° otočná
Typ pouzdra: Pouzdro s bajonetovým kroužkem
Materiál pouzdra: CrNi ocel: 1.4301
Typ ochrany: IP54 dle. EN 60529 / IEC 529
Ukazatel se nastavuje: Šroubem, na zadní straně krytu
Měřítko: dle. ČSN EN 13190
Standardní měřicí stonek: Se standardní stonkem a ponornou jímkou ​​vyrobené z chromniklové oceli
Minimální hloubka ponoru: 55 mm, se standardním snímačem nebo jímky
